Alimentations
La première alimentation présentée est celle étudiée pour alimenter la camera noir et blanc en infra-rouge de type « pin holl », prévue à l'origine pour être montée sur un « sky-surfeur » de chez « Graupner » afin de le transformer en « drone». L'apparition sur le marché, de caméras couleurs, avec émetteur intégré, à un prix abordable, a modifié l'utilisation de cette caméra en « camera de surveillance », modifiant aussi le cahier des charges pour son alimentation.
Cette alimentation à l'origine, devait fournir 10mA sous 5 volts, à partir d'une pile 9v, ou d'un accus 7,2v, se déchargeant jusqu'à 5v!... (Mission, quasi impossible simplement)
Cette alimentation, en réalité, fournit de 5,5v max à 4,5v min avec une entrée variant de 13v à 4,7v... (soit un seuil de perte minimum de 0,2 volts, ce que ne peut pas réaliser un régulateur « standard »! La camera accepte parfaitement cette plage de fonctionnement, qui laisse un grand choix dans la source d'alimentation!

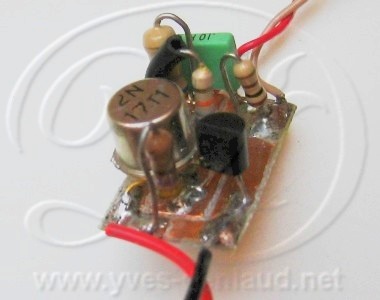

Elle est réalisée en composants discrets (traditionnels),mais est très peu encombrante.
(Si vous êtes intéressés par le schéma, envoyez moi un mail avec vos coordonnées complètes.)
(D'autres alimentations seront exposées ultérieurement)
