Cette page est celle de mes petites réalisations électroniques, modifications d'appareils et autres « bidouilles » améliorant l'utilisation d'objets courants.


1_ Déclencheur pour « l'Espion »

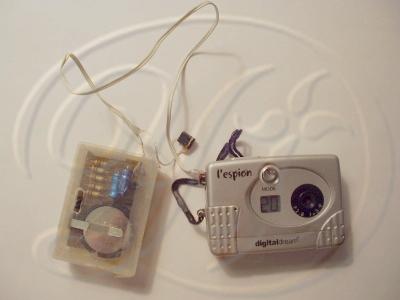

Ayant besoin d'un déclencheur automatique pour mon petit appareil photographique « L'espion » dont la particularité est de s'éteindre tout seul au bout d'environ 20 secondes, j'ai du concevoir et réaliser le montage suivant, avec les contraintes que je m'étaient imposées : faible poids et encombrement, faible consommation de courant, facilité de mise en oeuvre. Voici le résultat de mes cogitations :

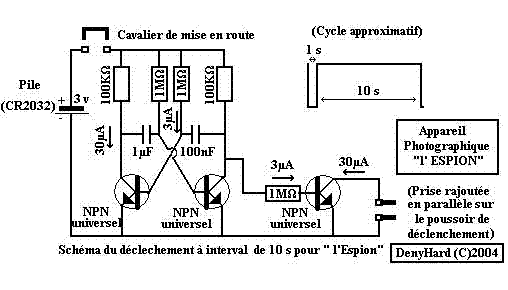

Et le schéma de ce petit déclencheur :

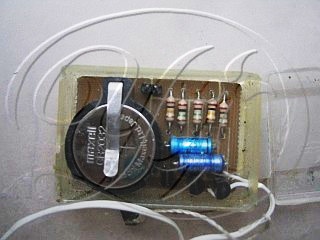

Implantation des composants


On voit que le circuit a été réalisée en "gravure anglaise".
(Îlots de cuivre séparés par un trait de mini-fraise)
Consommation sur la pile CR2032, en fonctionnement : 33 micro-ampères environ!!!

(De quoi faire quelques campagnes de photographies aériennes!...)
La mise sous tension du montage se fait par pose d'un cavalier entre les deux picots.
Les fils blancs sont reliés à la prise de déclenchement de l'appareil photo.

2_ Déclencheur
pour un autre appareil numérique demandant plus de courant lors du déclenchement, j'ai aussi étudié le montage suivant :

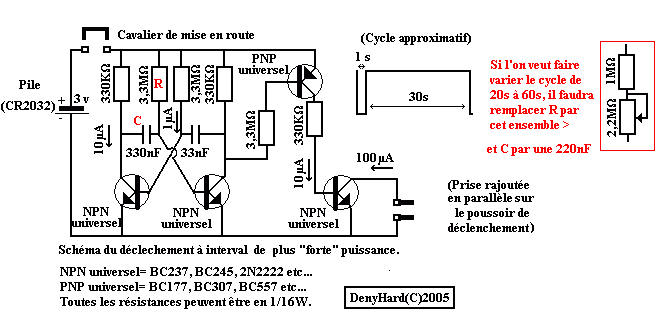

Montage à 4 transistors

Ce montage consomme moins que le précédent (moins de 15 micro-ampères!!!) tout en consommant minimum 100 micro-ampères.
Pour la réalisation, la "gravure" anglaise permet une rapidité inégalée par les méthode traditionnelles.
On utilise le schéma de principe pour dessiner l'implantation des composants, et il suffit ensuite de dessiner les îlots comme on le voit sur l'image ci-dessous :

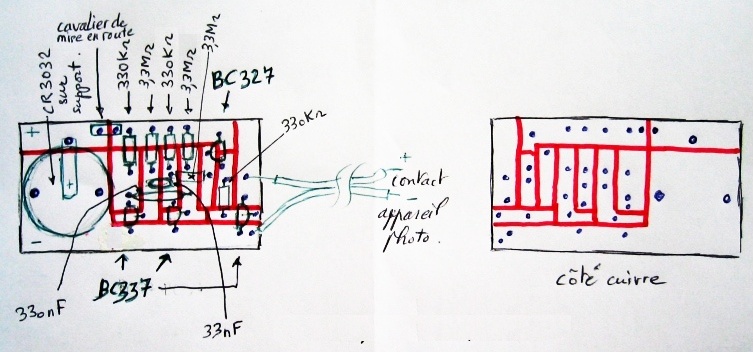

implantation et circuit imprimé.
(Utiliser les composants réels pour réaliser ces dessins. le dessin du côté cuivre sera réalisé en pliant la feuille en deux, et en recopiant les perçages (en bleu) et les saignées à faire dans le cuivre (en rouge), en posant cette feuille ainsi pliée sur une "table lumineuse", ou, à défaut, sur la vitre d'une fenêtre donnant sur l'extérieur afin de voir par transparence.)
Dans cette première étude, c'est la pile CR2032 qui donnent l'échelle, mais on peut réaliser plus petit en la remplaçant par deux piles de 1,5 v  de type LR44 par exemple, comme sur l'étude ci-dessous :

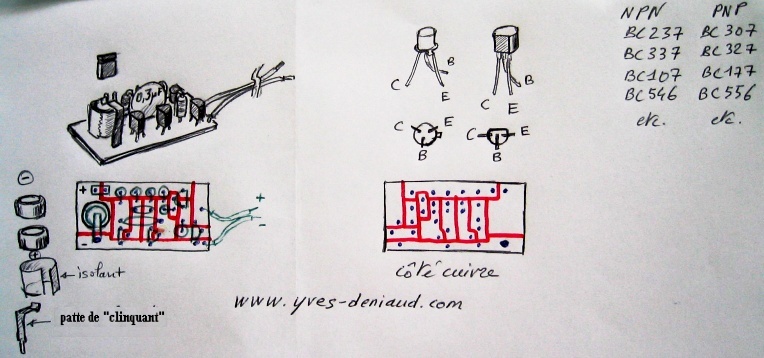

implantation 2 ème possibilité.
On voit qu'ici, afin de gagner de la place, les résistances sont implantées "debout"!...
(On pourrait encore aller plus loin dans la miniaturisation en utilisant des composants montés en surface...)

3_ Un compteur à partir d'une calculatrice

Ayant  besoin de compter les tours d'un bobinage, il m'est venu à l'esprit d'utiliser une calculette solaire pour effectuer cette opération.

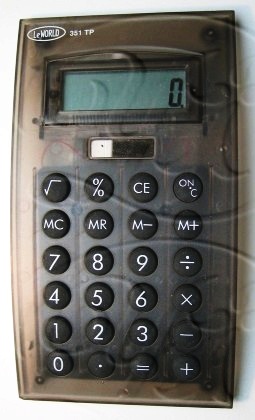

La calculette avant modification

L'opération consiste à utiliser  la fonction de répétition de l'addition en entrant la valeur "1" puis "+" et ensuite, en appuyant sur la touche "=" à chaque tour à compter. Bien évidemment le but de la modification est de remplacer cet appui manuel par des cours-circuits de la touche "=" grâce à l'implantation de deux fils et d'une prise "jack".

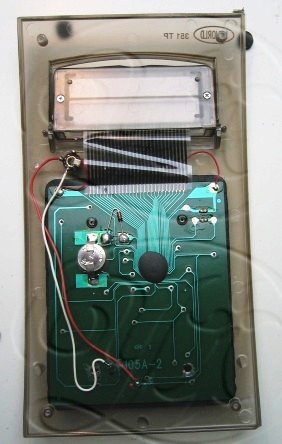

Calculette ouverte
Après avoir suivit les pistes des touches, il est très facile de souder les deux fils au bon endroit!

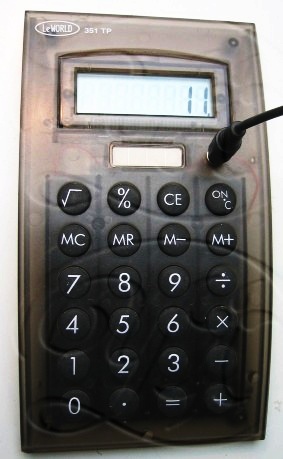

compteur fini
Voila, c'est tout!... Et ça marche! :-]
(Un "interrupteur à lame souple (ILS)" branché à l'autre extrémité du câble, et un aimant collé sur le flanc de la bobine en rotation, un moteur faisant tourner assez lentement la bobine, et il n'y a plus qu'à attendre la fin du débobinage!..)
